4점 접촉 볼 베어링

QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링의 특성 및 장점

QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 다양한 특성과 장점을 가지고 있으며, 이는 주로 다음 측면에 반영된 다양한 분야의 주요 문제를 해결할 수 있습니다.

1. QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 축 방향 위치 정확도가 높다는 특징이 있습니다.

QJ 시리즈 앵귤러 콘택트 볼 베어링은 매우 작은 축 위치 지정 공차를 제공하여 응용 분야의 축 위치 지정 정확도에 대한 높은 요구 사항을 충족합니다.

2. QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 최적화된 설계 구조의 특성을 가지고 있습니다.

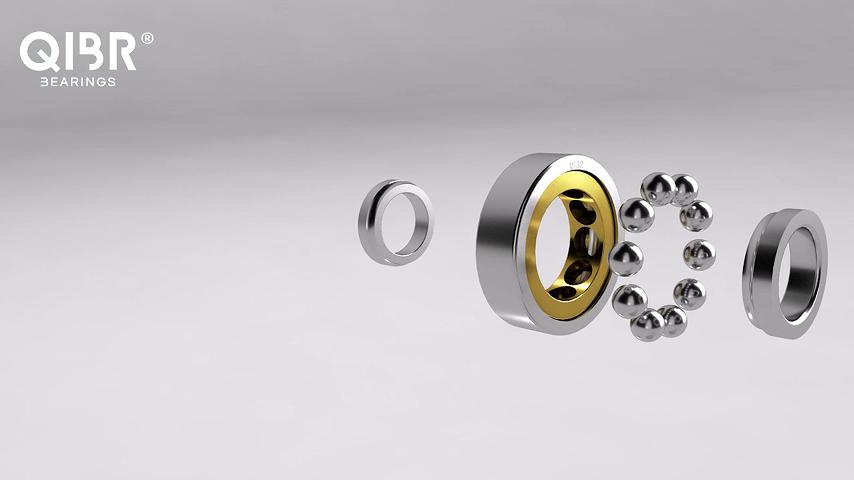

QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 일체형 외부 링, 2개의 내부 링, 구 세트 및 외부 링 가이드 케이지로 구성됩니다. 외부 레이스웨이는 고딕 아크 디자인을 채택하고 내부 레이스웨이는 두 개의 반쪽으로 나뉘어 쉽게 조립할 수 있습니다.

3. QIBR QJ 시리즈 앵귤러 접촉 볼 베어링은 양방향 하중을 견딜 수 있는 강력한 하중 지지 용량의 특성을 가지고 있습니다.

QJ 시리즈 앵귤러 콘택트 볼 베어링은 방사형 및 양방향 축방향 하중을 모두 견딜 수 있습니다. 이론적으로 각 볼은 베어링 링과 4개의 접촉점을 가지므로 하중을 균등하게 분산할 수 있습니다.

4. QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 축 공간을 절약하는 특성을 가지고 있습니다.

QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링은 복열 앵귤러 콘택트 볼 베어링보다 축 치수가 더 작은 두 개의 단열 앵귤러 콘택트 볼 베어링을 하나의 조합으로 2개 결합한 것으로 간주할 수 있습니다. 산업용 기어박스, 기관차 구동 시스템 등과 같이 공간이 제한된 상황에 적합합니다.

QIBR QJ 시리즈 앵귤러 콘택트 볼 베어링의 성능 개선 및 솔루션

1.재료 특성을 효과적으로 개선하고 하중 용량을 향상시킵니다.

QJ 시리즈 앵귤러 접촉 볼 베어링은 고품질 강철을 사용하여 생산 시 내부 및 외부 링과 볼 베어링을 제조합니다. 진공 열처리와 같은 공정을 통해 표면 경도와 재료 특성이 개선되어 베어링의 하중 용량과 수명이 향상됩니다. 또한 QJ 시리즈 앵귤러 접촉 볼 베어링은 특수 구조로 인해 더 많은 롤링 요소를 수용하여 하중 용량을 향상시킬 수 있습니다. 생산 공정을 개선하고 베어링의 링 두께와 외부 직경을 줄임으로써 무게를 더욱 줄이고 하중 용량을 향상시킵니다.

예를 들어, 얇은 벽 디자인을 채택하면 강도를 유지하면서 재료 사용량을 줄이고 경제성을 향상시킬 수 있습니다.

2. 내부 구조 설계 최적화

QIBR QJ 시리즈 앵귤러 접촉 볼 베어링은 일체형 외부 링, 두 개의 내부 링, 구 세트 및 외부 링 가이드 케이지로 구성됩니다. 외륜의 레이스웨이 설계는 접촉각(일반적으로 35°)과 축방향 클리어런스를 독립적으로 정의할 수 있어 베어링이 하중 지지 용량과 수명 측면에서 우수한 성능을 발휘합니다.

3. 제조 정확도와 하중 용량 향상

QJ 시리즈 앵귤러 콘택트 볼 베어링의 생산은 정밀 연삭, 초정밀 연삭 등과 같은 해외의 첨단 가공 장비와 기술을 채택하여 내륜과 외륜 및 볼의 기하학적 정확도를 개선하고 가공 오류를 줄이며 베어링의 회전 정확도와 작동 안정성을 향상시킵니다. 또한 기존의 단일 열 앵귤러 콘택트 볼 베어링과 비교할 때 QJ 시리즈 앵귤러 콘택트 볼 베어링은 동일한 공간에서 더 높은 하중 지지 용량을 제공할 수 있으며, 특히 양방향 축방향 하중을 지지해야 하는 응용 분야에서 우수한 성능을 보여줍니다.

4.성능 소재 향상

QJ 시리즈 앵귤러 콘택트 볼 베어링은 내열강과 같은 고성능 소재로 제작되어 특히 고온 및 고속 작동 환경에서 작동 온도와 수명을 크게 향상시킬 수 있습니다.

5. 개인화

QJ 시리즈 앵귤러 접촉 볼 베어링에 대한 개인화된 구조적 치수 솔루션을 제공하여 다양한 상황에 대한 특정 성능 요구 사항을 충족합니다. 이 방법은 베어링의 표준을 풍부하게 할 뿐만 아니라 제조업체가 사용자의 개인화된 요구를 충족할 수 있도록 효과적인 지침을 제공합니다.

간단히 말해, 재료, 내부 구조, 제조 정확도, 개인화된 디자인 및 기타 조치를 최적화함으로써 QJ 시리즈 앵귤러 접촉 볼 베어링의 성능을 크게 개선하여 점점 더 까다로워지는 애플리케이션 요구 사항을 충족할 수 있습니다.

QIBR QJ 시리즈 앵귤러 접촉 볼 베어링의 주요 적용 분야

QJ 시리즈 앵귤러 접촉 볼 베어링은 다음 분야에서 널리 사용됩니다.

기어박스

독특한 설계로 인해 QJ 베어링은 제한된 공간 내에서 양방향 축 하중을 견딜 수 있어 산업용 기어박스에 사용하기에 매우 적합합니다.

기관차 구동 시스템

QJ 베어링은 고정밀도와 고강성으로 인해 기관차 구동 시스템에 널리 사용됩니다.

압축기

QJ 베어링은 압축기 분야에서도 좋은 응용 분야가 있어 이 분야에서 고정밀도와 고강성 요구 사항을 충족할 수 있습니다.

로봇

로봇 기술이 발전함에 따라 베어링에 대한 요구 사항이 점점 높아지고 있으며, 베어링은 크기가 작고 무게가 가벼우며 수명이 길어야 합니다. QJ 시리즈 베어링은 하중 용량을 보장하는 동시에 크기를 크게 줄이도록 최적화되어 로봇 분야에 적용하기에 매우 적합합니다.

압연기 롤 위치 지정

QJ 시리즈 4점 앵귤러 접촉 볼 베어링은 방사형 및 양방향 축 하중을 견딜 수 있는 능력과 더블 로우 앵귤러 접촉 볼 베어링에 비해 크기가 작아 압연기에서 롤 위치 지정에 매우 적합합니다.

전반적으로 QJ 시리즈 앵귤러 접촉 볼 베어링은 고유한 설계와 뛰어난 성능으로 기어박스, 기관차 구동 시스템, 압축기, 로봇 및 압연기에서 널리 사용됩니다.
