QIBR 박형 볼 베어링은 의료 CT 기계의 주 베어링에 사용됩니다

의료 CT 기계용 메인 베어링의 정밀도와 수명을 향상시키기 위한 박형 볼 베어링 개선

  고객 소개

지멘스 헬시니어스는 독일 에를랑겐에 본사를 두고 있는 글로벌 의료 기술 선도 기업입니다. 1847년에 설립된 이 회사는 혁신적인 기술과 솔루션을 통해 의료 서비스의 질과 효율성을 개선하고 환자의 건강 및 삶의 질을 향상시키는 데 전념하고 있습니다.

a) 도전  (기존 문제 및 해결되지 않은 이유)

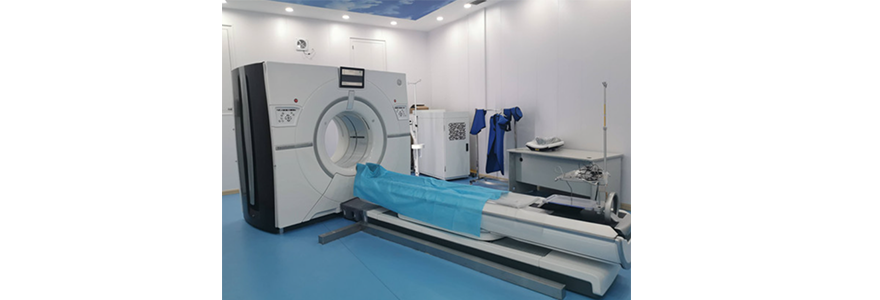

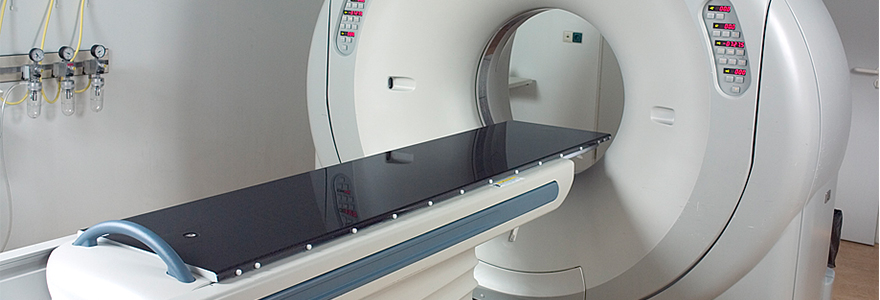

의료 CT 기계의 주 베어링은 CT 프레임과 회전 스캔 부분 간의 연결을 고정하는 데 사용됩니다. 이는 CT 기계의 회전 스캔 부분의 핵심 구성 요소입니다. 이 베어링의 기능은 X선 튜브, 콜리메이터, 탐지기 및 슬립 링과 같은 장치에서 발생하는 축 방향 하중, 방사 방향 하중 및 뒤집힘 모멘트를 전송하고 견디는 것입니다. 이는 CT 기계가 요구하는 고속, 저소음, 고정밀, 저진동 및 긴 수명을 충족해야 합니다.

b) 솔루션 (QIBR가 문제를 해결하는 방법)

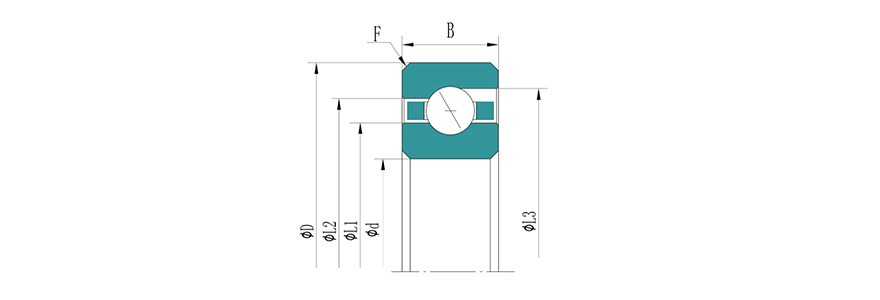

QIBR의 기술자들은 실제 조건에 따라 박형 볼 베어링을 설계하고 의료 CT 기계의 주 베어링의 사용 환경과 필요한 정밀도에 따라 분석하고 개선했습니다. 박형 볼 베어링의 가공 재료로 52100 베어링 강을 선택하고 표면을 크롬 도금 처리했습니다. QKAA10AG0 모델의 3D 모델을 구축하고, ABAQUS 유한 요소 분석 소프트웨어를 사용하여 베어링에 대한 힘 설계 분석을 수행하여 실험 데이터를 얻었습니다. 실험 데이터를 바탕으로 외경 ØD: 35mm, 내경 Ød: 25.4mm, 폭 B: 4.76mm, 베어링 속도: 80-120r/min, 회전 정밀도: P5급, 소음: 64dB 미만, 무부하 시작 마찰 토크: 40N·m을 설정했습니다. 구조 매개변수 최적화 설계 기술, 가공 기술, 정밀 조립 기술, 케이지 구조 및 재료 연구, 밀봉 구조 연구, 윤활유 개발, 링 및 베어링의 비접촉 측정 기술, 종합 성능 평가 기술을 기반으로 하여 의료 스캐닝 장비의 높은 정밀도와 안정성을 보장하면서도 중량과 공간 점유를 줄일 수 있는 제품을 개발했습니다. 이 제품은 Kaydon, Franke 및 Rothe Erde와 같은 유명 브랜드를 대체할 수 있습니다.

c) 결과

1. 베어링의 내구성과 안정성을 최적화했습니다

2.의료 CT 기계의 주 베어링의 작동 정확성을 향상시켰습니다.

3. 소음 및 진동 수준을 줄였습니다.

4. 베어링의 수명과 신뢰성을 개선했습니다.

5. 유지 관리 비용과 다운타임을 줄였습니다.

고객 후기

QIBR의 기술 전문가들이 우리에게 QIBR 박형 볼 베어링. 을 제공했습니다. 우리 회사는 의료 장비를 제조하고 있습니다. 이전의 생산 및 사용 과정에서 의료 CT 기계의 주 베어링이 우리의 생산 요구를 충족하지 못했습니다. 기술 부서 직원들이 검사, 조사 및 개선 작업을 수행한 결과, 우리는 결국 베어링 문제를 해결할 수 있었습니다. 우리는 QIBR의 기술 부서와 연락하여 질문과 기대 결과를 제기했습니다. QIBR 기술자들의 연구 및 개발을 통해 우리는 의료 CT 기계 주 베어링의 설치 및 사용에 적합한 QIBR 박형 볼 베어링을 개발했습니다. 첫 번째 배치의 설치 테스트 후, 데이터는 QIBR이 제공한 베어링이 의료 CT 기계 주 베어링의 높은 정밀도, 고속, 긴 수명 및 안정성을 보장할 수 있음을 보여주었습니다.
