QIBR 앵귤러 접촉 볼 베어링은 고속 엘리베이터의 트랙션 쉬브에 사용됩니다

-엘리베이터 견인기 동력 전달 능력 강화로 엘리베이터 전체 성능 개선

2021년 9월, 전 Elevator 산업에 종사하는 한 터키 고객이 우리에게 접근하여 오랫동안 겪어온 전 Elevator 베어링 문제에 대해 불만을 토로했습니다. 이 문제는 과도한 베어링 진동, 불균형, 높은 소음 수준 및 짧은 수명 등이 포함되어 있으며, 이는 전 Elevator의 정상 작동과 사용자 경험에 심각한 영향을 미쳤습니다. 고객은 이러한 문제로 매우 고통받고 있었으며, 우리가 효과적인 솔루션을 제공해주기를 희망했습니다

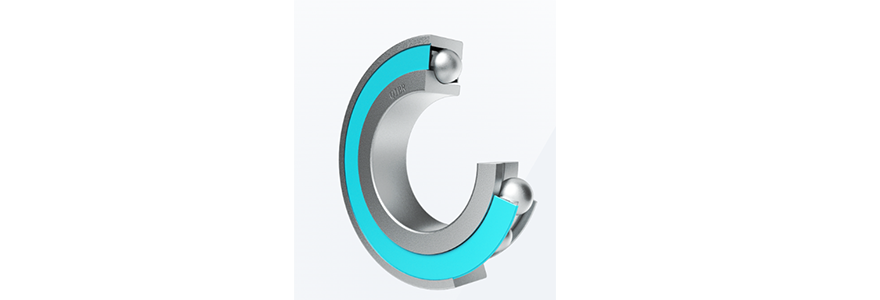

고객의 요구를 이해한 후, 우리는 QIBR 앵귤러 콘택트 볼 베어링, 을 추천했습니다. 이 베어링은 고속 엘리베이터의 트랙션 휠에 특히 적합합니다. 이러한 베어링을 사용함으로써 전 Elevator의 트랙션 기계의 전달 및 수송 능력이 상당히 최적화되어, 전 Elevator의 전체 성능이 크게 향상될 수 있습니다. 고객은 우리의 제안을 수락하였고, 실제 사용에서 QIBR 앵귤러 콘택트 볼 베어링 의 우수한 성능을 검증하였으며, 최종적으로 그들의 오랜 전 Elevator 베어링 문제를 성공적으로 해결했습니다.

사례의 세부 사항

1. 도전

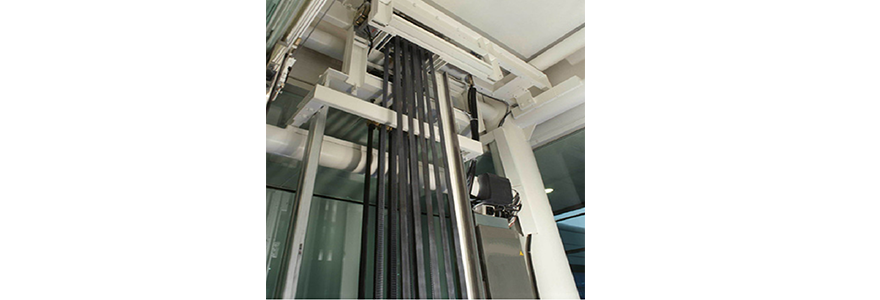

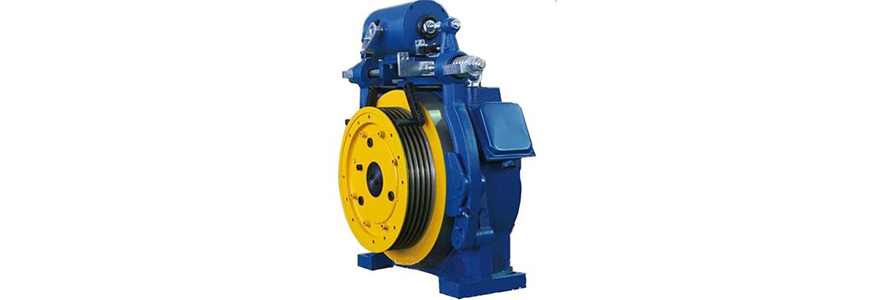

엘리베이터 트랙션 기계는 엘리베이터 작동의 핵심 구성 요소로, 힘을 전달하고 전송하는 역할을 합니다. 엘리베이터 트랙션 시브에 일반적으로 사용되는 베어링 유형은 구형 롤러 베어링, 딥 그루브 볼 베어링, 원통형 롤러 베어링 및  앵귤러 콘택트 볼 베어링입니다. 트랙션 시브 베어링은 롤링할 때 트랙션 스틸 벨트 또는 와이어 로프가 가하는 힘의 영향을 받기 때문에, 트랙션 시브가 고주파수에서 이동, 정지 및 방향을 변경할 때 진동 수준, 온도 변화 및 밀폐 성능의 요구를 충족하기가 어렵습니다. 이로 인해 안정성이 떨어지고 소음이 커지며 엘리베이터의 수명이 단축됩니다.

2. 솔루션

QIBR은 엘리베이터 모터 베어링의 문제에 대한 체계적인 개선 및 최적화를 수행했습니다. 베어링은 엘리베이터 작동의 실제 작업 조건에 따라 개선됩니다. QIBR 기술자는 재료 선택 및 공식 설계, 제련 및 주조, 열처리, 가공 및 표면 처리에 이르기까지 고객 요구 사항에 따라 요구 사항을 충족하는 앵귤러 접촉 볼 베어링을 설계하고 모든 수준을 확인합니다. 마지막으로 베어링은 품질 검사를 받습니다

앵귤러 콘택트 볼 베어링 샘플이 생산된 후 유압 로딩 시스템을 통해 베어링에 반경 방향 하중과 축 방향 하중이 적용됩니다. 반경 방향 하중은 16.8kN, 축 방향 하중은 13.5kN, 테스트 속도는 600r/min입니다. 이는 트랙션 휠 베어링의 실제 작업 조건을 시뮬레이션하는 데 사용됩니다. 테스트 시간은 연속 120시간입니다

테스트 데이터에 따르면 베어링의 내경 범위는 40-100mm이고 최대 축 하중은 15KN입니다. 최대 반경 하중은 50KN이고 작동 소음은 65dB를 초과하지 않으며 로딩 시스템의 출력 압력은 안정적이며 하중 오차는 2% 미만입니다

1. 엘리베이터 견인기의 전력 수송 및 전달 능력이 최적화되었습니다
2. 엘리베이터 모터의 작업 효율과 작동 안정성이 향상되었습니다
3. 베어링 고장으로 인한 유지 관리 및 교체 비용이 감소했습니다
4. 엘리베이터 시스템의 전반적인 성능과 안전성이 향상되었습니다
5. 베어링 문제로 인한 엘리베이터의 가동 중지 시간과 고장 위험이 감소했습니다

3. 고객 추천글

“QIBR 기술 전문가가 제공하는 엘리베이터 쉬브 베어링은 합리적인 설계, 간단한 구조, 쉬운 분해 및 유지 관리, 안정적인 작동 및 신뢰할 수 있는 성능을 갖추고 있습니다. QIBR 기술 부서는 베어링의 온도 상승, 진동 및 기타 지표를 정확하고 시기 적절하게 측정하고 데이터를 정확하고 자세히 기록하며 신속하게 처리하여 트랙션 쉬브 베어링의 테스트 조건을 잘 충족할 수 있습니다. 현재,앵귤러 콘택트 볼 베어링 은 엘리베이터 트랙션 쉬브 베어링에 성공적으로 적용되어 엘리베이터 트랙션 쉬브 베어링의 성능을 개선하는 데 중요한 역할을 했으며 회사 엘리베이터 생산의 신뢰성과 안전 성능을 촉진하는 데 긍정적인 역할을 했습니다.

우리는 QIBR의 서비스와 제품을 매우 소중히 여기며 앞으로도 파트너로 선택할 것입니다.”
