QIBR 앵귤러 콘택트 볼 베어링은 고속 CNC 공작 기계 스핀들에 사용됩니다.

-베어링 설계 도면과 가공 기술을 최적화하여 베어링 가공 속도와 정밀도를 극대화합니다.

2018년 8월, 미국의 한 고객이 친구의 소개로 우리에게 연락하여 그들이 일상 생산에서 직면한 심각한 기술 문제를 알려주었습니다. 이러한 문제는 그들의 생산 효율성에 영향을 미칠 뿐만 아니라 비즈니스 안정성에 위협을 주었습니다. 고객의 우려에 즉시 대응하여 우리 회사는 각 부서의 엔지니어를 신속하게 동원하여 긴급 회의를 개최하고 해결책을 모색했습니다.

철저한 분석과 논의 끝에 우리는 종합적인 해결책을 마련했습니다. 맞춤형 샘플 테스트부터 최종 결정, 대량 생산 및 배송에 이르기까지 우리는 계획을 하나하나 세심하게 따랐습니다. 이 과정 내내 엔지니어들은 디자인을 지속적으로 최적화하고 다양한 기술적 도전을 극복하며, 모든 세부 사항이 고객의 요구와 기준을 충족하도록 보장했습니다.

3개월이 지난 후, 우리는 모든 단계를 성공적으로 완료하고 고객의 엄격한 테스트와 승인을 통과했습니다. 이 성과는 단순한 프로젝트 완료가 아니라, 우리 팀의 집단 지혜와 노력의 결실입니다. 이번 협력을 통해 우리는 고객의 기술 문제를 해결했을 뿐만 아니라, 강력한 파트너십을 구축하여 미래의 협력을 위한 탄탄한 기반을 마련했습니다. 이 사례는 우리가 도전에 맞서고자 하는 전문 능력과 팀의 협력 정신을 보여줍니다. 우리는 고객에게 최고의 품질 솔루션을 제공하는 사명에 전념하고 있습니다.

이 사건의 세부 사항은 다음과 같습니다

1. 도전

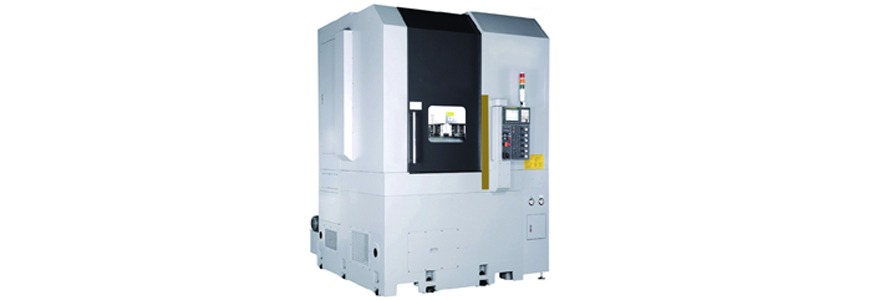

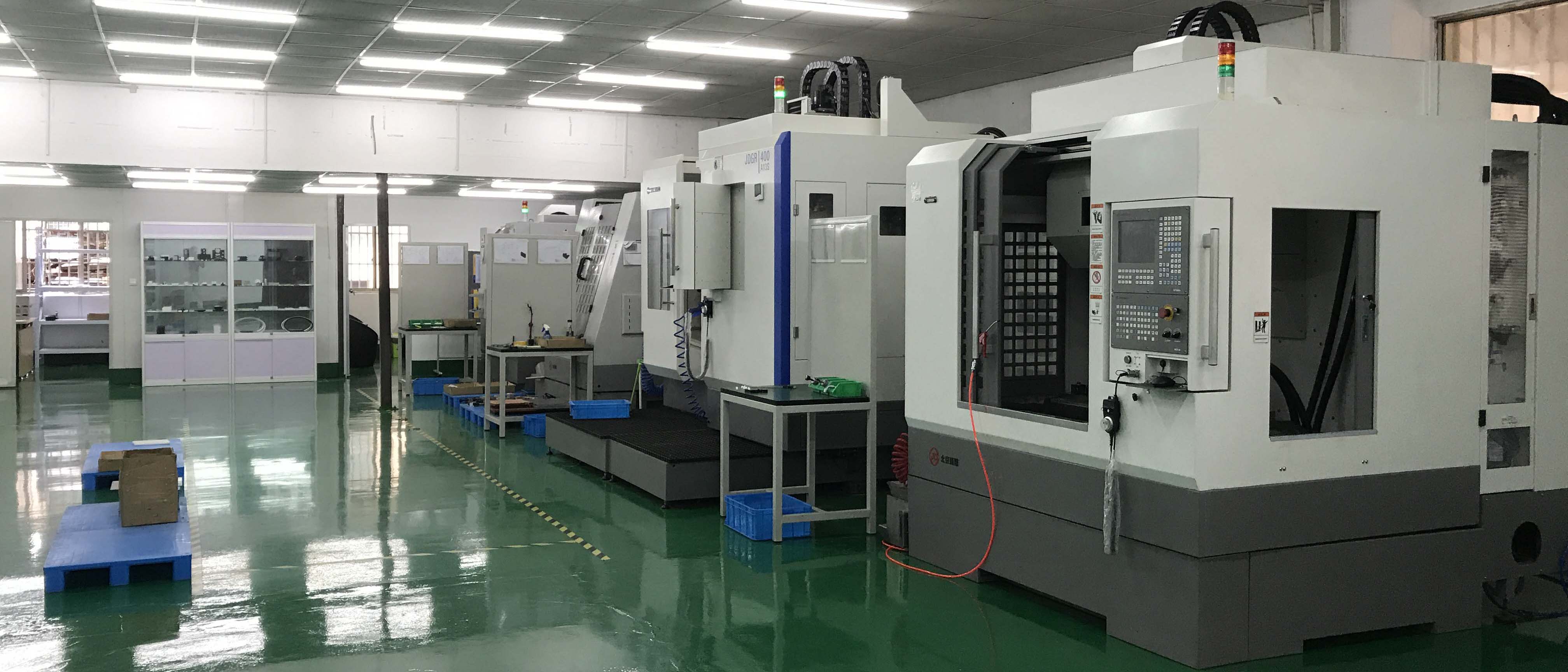

기존 공작 기계에 비해 고속 CNC 공작 기계는 처리 속도와 정밀도가 더 높고 단시간에 복잡한 처리 작업을 완료할 수 있습니다. 고속 CNC 공작 기계는 기업에 특히 중요합니다. 공작 기계의 스핀들은 일반적으로 고속 CNC 공작 기계의 요구 사항을 충족하기 어려운 전통적인 앵귤러 콘택트 볼 베어링 을 사용합니다.

기존  앵귤러 콘택트 볼 베어링의 경우 공작 기계의 스핀들이 고속으로 작동하면 큰 원심력과 자이로스코프 토크가 발생합니다. 원심력은 강철 볼과 홈 사이의 접촉 응력과 접촉 각도를 변경합니다. 자이로스코프 토크는 강철 볼이 자체 축을 중심으로 회전하게 합니다. 홈 접촉부의 마찰 토크보다 크면 강철 볼이 미끄러집니다. 고속, 비상 시동 및 비상 정지와 같은 특수 작업 조건에서 원심력, 자이로스코프 토크, 마찰, 열 변형 등의 요인이 베어링의 동작 안정성에 심각한 영향을 미쳐 내부 동작 형태가 매우 복잡해집니다.

2. 솔루션

QIBR 기술자는 고속 CNC 기계 공구 스핀들이 충족해야 할 요구 사항에 따라 베어링을 설계하고 개선했습니다. 기술자는 개선된 베어링 도면을 평가하고 고속 CNC 기계 공구 스핀들의 안정성과 신뢰성을 높이며, 제품 성능을 최적화하고 생산 비용을 절감하면서 고객의 요구를 충족했습니다. 베어링 재료의 단조부터 절단 및 조립에 이르기까지 QIBR 기술자는 각 과정이 예상된 결과를 달성할 수 있도록 전 과정에서 측정을 감독했습니다.

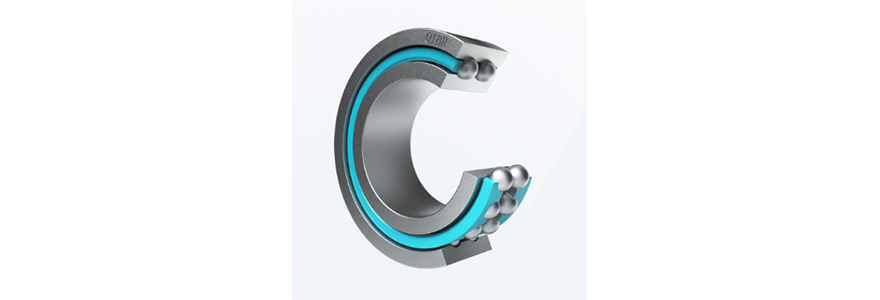

개선된 각 접촉 볼 베어링을 샘플링했습니다. 베어링 직경은 36mm, 볼 직경은 6.35mm, 접촉 각도는 25°, 볼 수는 13개였습니다. 위치 각도가 180°일 때 최대 접촉 하중은 3KN, 최소 자이로 모멘트는 90N.mm, 최대 마찰 계수는 0.11이었습니다. 내륜의 원심 확장을 고려할 때, 속도가 9000r/min일 때 외륜 접촉 각도는 24°, 외륜 접촉 하중은 1650N, 내륜 접촉 각도는 26.5°, 내륜 접촉 하중은 1550N이었습니다.

테스트 데이터는 각 앵귤러 콘택트 볼 베어링이 고속 CNC 기계 공구 스핀들이 요구하는 베어링의 요구 사항을 잘 충족할 수 있음을 보여줍니다

결과

i. 베어링의 운동 안정성과 수명을 최적화했습니다.

ii. 기계 공구의 작업 효율성과 가공 정확성을 향상시켰습니다

iii. 장비의 가동 중지 시간과 유지 보수 비용을 줄였습니다.

iv. 고객의 생산 라인의 안정성과 신뢰성을 개선했습니다.

v. 표면의 생산 비용과 에너지 소비를 줄였습니다.

3. 고객 평가

“우리는 QIBR 앵귤러 콘택트 볼 베어링 의 성능과 회사의 서비스에 매우 만족합니다. 그들의 기술 팀은 고품질 제품을 제공할 뿐만 아니라, 전문 상담을 통해 장비 운영의 핵심 문제를 해결하는 데 도움을 줍니다. 고속 CNC 기계 공구의 운영 속도와 가공 정확성을 목표로 한 개선이 이루어져, 우리의 CNC 기계 공구 비용을 절감하고 베어링의 수명을 늘렸습니다. 우리 회사의 고속 CNC 기계 공구 스핀들에 QIBR 각 접촉 볼 베어링이 설치된 후 고객 피드백이 매우 좋았고 재구매율도 증가했습니다

고객들은 QIBR을 높이 평가하였으며, 우리는 QIBR의 전문 제품을 계속 선택할 것입니다.”
